Источник вторичного электропитания БПи-3В

Назначение

Обеспечивает питание стабилизированными напряжениями постоянного тока 12 В и 9 В (2 канала) от сети переменного тока 220 В.

Особенности

• Каналы имеют гальваническую развязку с напряжением пробоя не менее 1000 В и защиту от кратковременных бросков напряжения в сети.
• Крепление на DIN-рельс.
• Изделия проходят ежегодную сертификацию в составе теплосчётчиков.

Технические характеристики

• Диапазон входного напряжения:175 — 264 В; 50 Гц.
• Максимальная выходная мощность: 10 Вт.
• Выходные параметры:
  • 1 канал: 12 В/ 0,5 А;
  • 2 канал: 9 В/ 0,15 А;
  • 3 канал: 9 В/ 0,15 А.
• Вес: 0,12 кг.
• Габаритные размеры: 114×60×42 мм.
• Условия эксплуатации:
  1. температура окружающего воздуха — от 10°С до +50°С;
  2. относительная влажность окружающего воздуха — до 95% при 25°С;
  3. степень защиты от воздействия окружающей среды по ГОСТ14254 — IP 20.

Фотографии, изображения

Скачать документацию

Производитель

• ВКонтакте
• Однокласники
• Facebook
• Twitter
• Telegram
• Pinterest

12+. Сетевое издание «Elec.ru». Зарегистрировано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (РОСКОМНАДЗОР). Свидетельство о регистрации серия Эл №ФС77-74766.
Учредитель ООО «Элек.ру». Главный редактор Лобода Дмитрий Игоревич. Контакты редакции: info@elec.ru, +7 (495) 587-40-90. © «ELEC», © «ELEC.RU» — Зарегистрированные товарные знаки.

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. © ООО «Элек.ру» 2001—2023 гг.

Источник

Блок питания БПи-3В

176. 242 В (50 Гц). Выходное напряжение: = 12 В (один канал), = 9 В (два к.

Блок питания БПи-3В (ТБН)

1. Назначение

Блок питания БПи-3В предназначен для питания стабилизированными напряжениями постоянного тока 12 В (1 канал) и 9 В (2 канала), в том числе теплосчетчиков КМ-5, расходомеров РМ-5 и их периферийных устройств.

2. Технические характеристики блока питания БПи-3В

Цепь	Номер контакта	Напряжение	Ток
220 В, 50 Гц	10, 11	Сеть 220 В	—
GND	12	—	—
Up	1, 2	= 12±5% В	500 мА импульсный
UDA	3, 4	= 9±10% B	300 мА
URS	5, 6	= 9±10% B	300 мА

Соответствует требованиям норм ЭМС ТР ТС 020/2011, имеет сертификат соответствия ТС.

2.1. Входные параметры :

— диапазон входного напряжения: 176…242 В;
— частота сети: 45…55 Гц;
— ударный входной ток при макс. вх. напряжении: 1 А.

2.2. Выходные параметры :

— максимальная выходная мощность: 15 Вт;
— минимальный выходной ток: 0 А;
— время установления выходного напряжения: 100 мс;
— защита от короткого замыкания и перегрузок по току: самовосстановл.;
— тепловая защита: +100 °С;
— размах пульсаций выходного напряжения для первого канала: 20 мВ;
— размах пульсаций выходного напряжения для второго канала: 15 мВ

2.3. Массогабаритные параметры :

— вес: 0,135 кг;
— габаритные размеры: 116 х 60 х 46,5 мм.

3. Условия эксплуатации

— температура окружающего воздуха: от -25 °С до +70 °С;
— относительная влажность: не более 80 % при 35 °С;
— атмосферное давление: 84-107 кПа;
— степень защиты от воздействия окружающей среды IP 20 по ГОСТ 14254.

4. Условия хранения

— Блок питания БПи-3В необходимо хранить в сухом, проветриваемом помещении при температуре от плюс 5
до плюс 50 °С;
— относительная влажность не более 80%, при плюс 35 °С и более низких температурах без конденсации влаги.

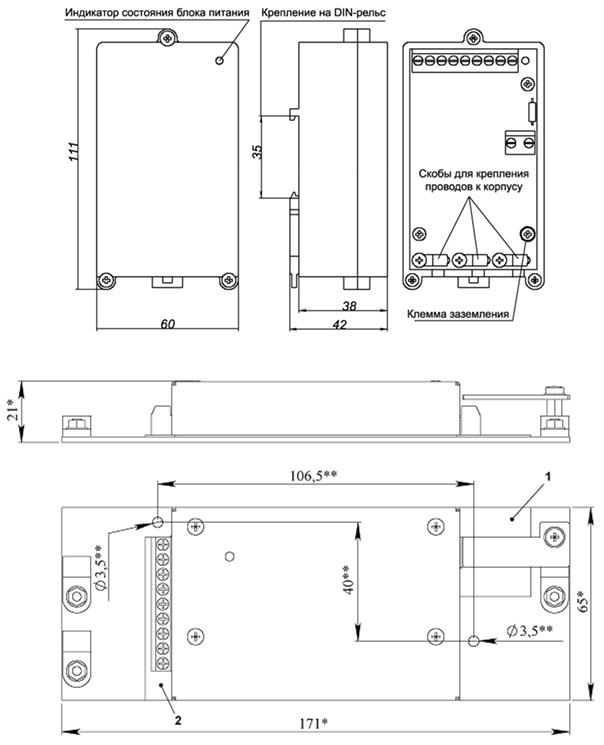

5. Габаритные и установочные размеры

6. Требования к технике безопасности

По способу защиты человека от поражения электрическим током блок питания соответствует классу I по ГОСТ Р 12.2.007.0-75.
Эксплуатацию и обслуживание БПи-3В может осуществлять персонал, имеющий доступ к работе с электрооборудованием до 1000 В.
Запрещается при включенном питании снимать крышку блока, проводить ремонтные работы, вести электромонтаж.
Подключение первичной сети 220 В должно осуществляться через внешний выключатель.
Не допускается попадание брызг жидкости на корпус блока питания.
Цепь защитного заземления должна быть подключена к клемме заземления.

7. Установка БПи-3В и электромонтаж

Блок питания должен быть установлен в монтажный шкаф на DIN-рельс (35 мм). Перед подключением проводов снять крышкуЮ закрепить кабели скобами, затем подключить провода к клеммам и одеть крышку. После подачи напряжения должен загореться индикатор состояния.
Мигание индикатора означает, что в цепи Up — короткое замыкание или перегрузка.
Изолированные клеммы 7, 8, 9 служат для трансляции сигналов RS485.

Не допускается наличие оголённых монтажных проводников, выступающих за пределы корпуса клеммных зажимов.

8. Гарантийные обязательства

8.1. Гарантийный срок эксплуатации блока питания БПи-3В 18 месяцев с даты продажи.
8.2. Предприятие — изготовитель не принимает на гарантийный ремонт приборы без паспорта, с механическими повреждениями, следами воздействия воды или агрессивных сред.

176. 242 В Выходное напряжение, В = 12, = 9 Количество выходных каналов 3 Максимальный ток на канал, мА 500 Выходная мощность, Вт 15 Защита от короткого замыкания есть Защита от перегрузки есть Защита от перегрева есть Индикация светодиодная Крепление на DIN рейку Температура окружающей среды, °С -25. +70 Степень защиты по ГОСТ 14254-96 IP20 Вес брутто, кг 0.135 кг Гарантийный срок эксплуатации, мес. 18 Страна происхождения Россия Размеры упаковки (Д*Ш*В), м 0.12 × 0.06 × 0.05 м

Источник

Блок питания БПи-3В

•

Основные технические характеристики

Цепь	Конт.	Напряжение	Ток
220В, 50 Г	10, 11	Сеть

220 – Up 1, 2 = 12 B 500 мА им п. UDA 3, 4 = 9 B 100 мА URS 5, 6 = 9 B 100 мА

Класс электробезопасности от поражения электрическим током II.

Входные параметры

диапазон входного напряжения, В	175…264
частота сети, Гц	47…50
ударный входной ток при макс. вх. напряжении, А	8

Выходные параметры

установка выходного напряжения, В	12 +-2% / 9+-3%
максимальный выходной ток, А	0,5(12B) / 0,15(9B)
минимальный выходной ток, А
размах пульсаций выходного напряжения, мВ	20(12B) / 5(9B)
отклонение выходного напряжения 12B при динамическом изменении тока нагрузки до 0,5 А, мВ	150
максимальная выходная мощность, Вт	10
время установления выходного напряжения, мс	100
защита от кз и перегрузок по току	самовосстановл.
тепловая защита, град.С	+100

Массогабаритные параметры

вес, кг	0,17
габаритные размеры, мм	111 – 50 – 21

Условия эксплуатации

• температура окружающего воздуха от 0 до +50 °С;
• относительная влажность, не более 95% при 25 °С;
• атмосферное давление 84-107 кПа;
• степень защиты от воздействия окружающей среды по ГОСТ14254-IP 20.

Габаритные и установочные размеры

** Размеры отверстий для крепления блока питания в монтажном щите.

1 – изолирующая прокладка под сетевой клеммный разъем (стеклотекстолит толщиной 0,5 мм);

2 – изолирующая прокладка под клеммные разъемы на выходе блока питания (стеклотекстолит толщиной 0,5 мм).Клемма заземления при эксплуатации должна быть надежно соединена медным проводом сечением не менее 0,22 мм 2 с защитным заземлением.

Источник

Блок питания БПи-3В

Артикул:	000037237
Производитель:	ТБН «Энергосервис»

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.

Цена: 3 190 р. (без учета НДС)

Основные технические характеристики

Цепь	Конт.	Напряжение	Ток
220В, 50 Г	10, 11	Сеть

220 – Up 1, 2 = 12 B 500 мА им п. UDA 3, 4 = 9 B 100 мА URS 5, 6 = 9 B 100 мА

Класс электробезопасности от поражения электрическим током II.

Входные параметры

диапазон входного напряжения, В	175…264
частота сети, Гц	47…50
ударный входной ток при макс. вх. напряжении, А	8

Выходные параметры

установка выходного напряжения, В	12 +-2% / 9+-3%
максимальный выходной ток, А	0,5(12B) / 0,15(9B)
минимальный выходной ток, А
размах пульсаций выходного напряжения, мВ	20(12B) / 5(9B)
отклонение выходного напряжения 12B при динамическом изменении тока нагрузки до 0,5 А, мВ	150
максимальная выходная мощность, Вт	10
время установления выходного напряжения, мс	100
защита от кз и перегрузок по току	самовосстановл.
тепловая защита, град.С	+100

Массогабаритные параметры

вес, кг	0,17
габаритные размеры, мм	111 – 50 – 21

Условия эксплуатации

• температура окружающего воздуха от 0 до +50 °С;
• относительная влажность, не более 95% при 25 °С;
• атмосферное давление 84-107 кПа;
• степень защиты от воздействия окружающей среды по ГОСТ14254-IP 20.

Габаритные и установочные размеры

* Габаритные размеры.
** Размеры отверстий для крепления блока питания в монтажном щите.

1 – изолирующая прокладка под сетевой клеммный разъем (стеклотекстолит толщиной 0,5 мм);

2 – изолирующая прокладка под клеммные разъемы на выходе блока питания (стеклотекстолит толщиной 0,5 мм).Клемма заземления при эксплуатации должна быть надежно соединена медным проводом сечением не менее 0,22 мм 2 с защитным заземлением.

Источник

БПИ-3 блок питания

•

• Описание
• Характеристики
• Эксплуатация
• Вопрос/Ответ
• Доставка

Блок питания четырехканальный БПИ-3 предназначен для питания стабилизированным напряжением постоянного тока 36 В различных электронных устройств.

Устройство и принцип действия

Внутри корпуса установлены трансформаторы, предохранитель, клеммные колодки и печатные платы с элементами схемы стабилизатора. С наружной стороны находятся бобышки для крепления блока питания на месте установки, винт заземления и кабельные вводы, закрытые крышкой, для подключения внешних цепей к клеммным колодкам. В крышке имеется окошко для элемента индикации включения блока питания. Корпус блока питания закрывается крышкой с помощью четырех винтов.

Блок питания осуществляет преобразование переменного напряжения промышленной сети 220 +22/-33 В с частотой (50±1) Гц в постоянное стабилизированное напряжение.

Рис.1. Схема подключения блока БПИ-3

Комплектация

В стандартный набор поставки блока БПИ-3 входит:

• руководство по эксплуатации — 1 экз. (на 10 шт. в 1 адрес);
• паспорт — 1 экз.
