Сенсорные выключатели света для светодиодов

Особенности сенсорных выключателей света для светодиодной ленты

Сенсорный выключатель для светодиодной ленты предназначен для эффективного и комфортного управления осветительным прибором. По сравнению с кнопкой, такой способ включения и выключения света значительно удобнее.

Сферы применения

Сенсорные выключатели нашли применение во многих сферах:

• управление освещением рабочей зоны на кухне;
• подключение разнообразных осветительных приборов (бра, подсветка в подвесных потолках);
• освещение на лестничных площадках подъездов;
• система «умный дом».

Данные выключатели обладают массой достоинств:

1. Включение и выключение прибора осуществляются путем нажатия пальца на чувствительную поверхность.
2. Имеется возможность регулирования яркости освещения в пределах от 10 до 100 %.
3. Приборы такого типа не создают звукового дискомфорта. Их механизмы практически беззвучны.
4. Сенсорная панель устойчива к воздействию влаги, а потому может применяться на кухне или в санузле.
5. Сенсорные устройства отлично вписываются в любые дизайнерские решения.
6. Минимальные габариты позволяют установить переключатель в профиль светодиодной ленты.
7. Индикатор, установленный в плате, дает приятное синеватое свечение. Благодаря этому фактору, легко отыскать выключатель в полной темноте.

Виды выключателей

Выключатели принято классифицировать по нескольким признакам:

1. По способу управления (механика, электроника, дистанционный контроль).
2. По методу монтажа (встроенные в алюминиевый профиль для ленты, модульные, накладные).
3. По типу подключения (проходные, непроходные). Первые дают возможность контролировать освещение из разных мест, а вторые — ограничены конкретным участком.

Сенсорные устройства предлагаются с некоторыми дополнительными функциями:

1. Пульт дистанционного управления с ИК-датчиком. Благодаря этому приспособлению, появляется возможность управлять многоцветной лентой и контроллером.
2. Таймер. Позволяет сэкономить электричество. С помощью таймера пользователь заранее программирует временные параметры для системы освещения.
3. Бесконтактная система откликается на перепады температуры или двигательную активность живых организмов в зоне охвата устройства.
4. Емкостный отклик. Благодаря такой функции увеличивается чувствительность панели.
5. Диммер. Контролирует яркость освещения.

Особенности конструкции

Для любой модели присущи следующие элементы:

1. Наружная часть. За ней монтируется подсветка сенсорного датчика.
2. Сам датчик. Он активизирует устройства в заранее известных (запрограммированных) ситуациях.
3. Коммутационная схема. Она трансформирует сигнал в электрический разряд, активизирующий светильник.
4. Накладной или встроенный корпус.

Обратите внимание! Срок эксплуатации устройства напрямую связан с качеством комплектующих. Поэтому не стоит чрезмерно экономить на их покупке.

Монтаж

Устанавливается выключатель в виде модуля. Компактность такого устройства дает возможность монтировать его в особый алюминиевый профиль. Выключатель устанавливается рядом со светодиодной лентой.

Обратите внимание! Корпус мгновенно откликается на касания. В связи с этим при установке рекомендуется избегать случайных соприкосновений с сенсором.

Сборка своими руками

Для выполнения работы понадобится умение владеть паяльником и некоторые познания в электротехнике. Также нужен набор деталей, из которых будет собран сенсорный выключатель. Он питается от 220-вольтной сети.

На рисунке внизу изображена схема работы устройства.

Обратите внимание! Конденсатор С3 можно использовать по желанию, он не обязателен в схеме.

Для сборки выключателя понадобятся такие компоненты:

• пара транзисторов KT315;
• сопротивление (на 30 Ом);
• полупроводник D226;
• обычный конденсатор на 0,22 мкФ;
• блок питания (также подойдет мощная 9-вольтовая батарея);
• электролитный конденсатор (100 мкФ, 16 вольт).

Важно! Если у вас два блока питания, например, схема с RGB (призваны усилить сигнал), то не размещайте блоки вплотную друг к другу.

Указанные выше компоненты спаивают согласно рассмотренной ранее схеме.

При желании и умении можно собрать сенсорный выключатель своими руками. Это позволит сэкономить определенные деньги. Если же возможность самостоятельной сборки отсутствует, то и покупная модель полностью себя оправдает благодаря своей экономичности и комфортному управлению светом.

Источник

Бесконтактные и сенсорные выключатели для светодиодной ленты — правила и ошибки подключения.

Один из самых неудобных моментов монтажа подсветки светодиодной ленты — необходимость установки под ней отдельного переключателя.

Мало кто его кладет изначально, в результате чего приходится задаваться вопросом, где лучше всего его разместить, как вывести и подключить провода, чтобы все это не выходило за рамки общей конструкции комната.

Этот момент особенно актуален для освещения рабочей зоны на кухне. Если на самом первом этапе проекта вы не поставили в это дело электрика, то в дальнейшем вам придется столкнуться с рядом проблем.

Для решения всех этих проблем сегодня существуют миниатюрные сенсорные или инфракрасные (бесконтактные) переключатели, которые имеют ширину самой ленты и идеально подходят для алюминиевого профиля.

Вы спокойно размещаете их в начале светодиодной ленты и накрываете рассеивателем, чтобы их даже не было видно.

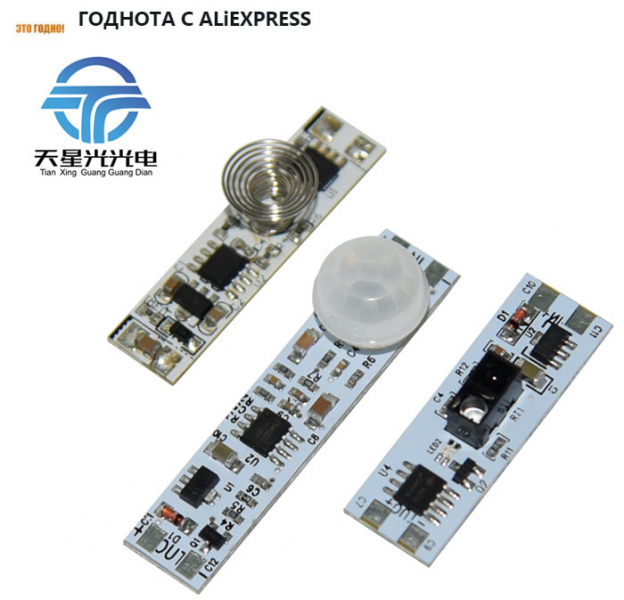

Давайте рассмотрим разные модели таких устройств, чем они отличаются, как подключаются, их сильные и слабые стороны.

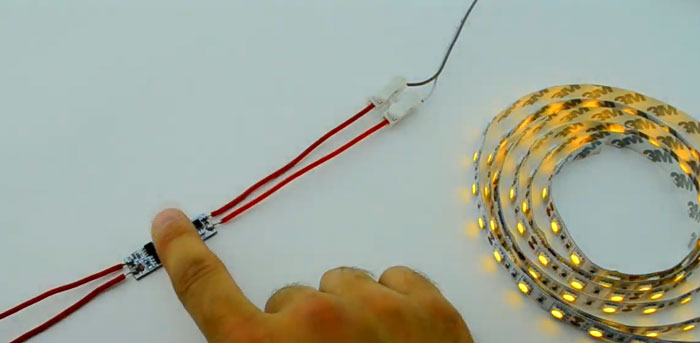

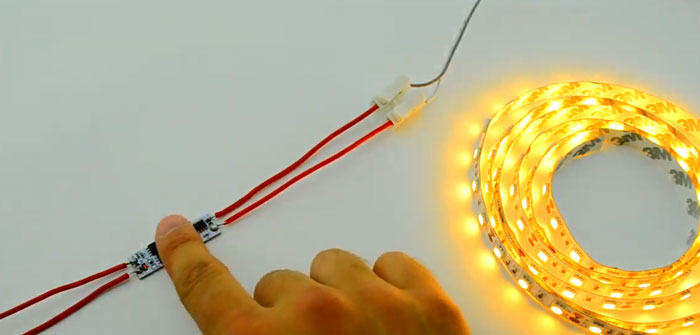

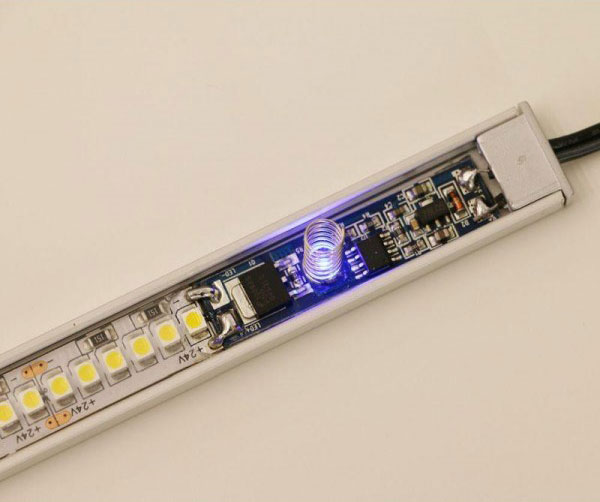

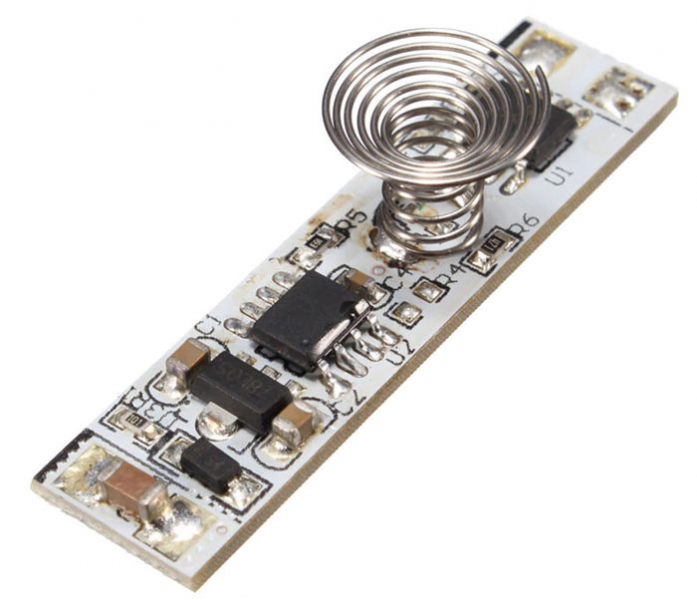

Сенсорный диммер с пружинкой

Для начала обратим внимание на сенсорные паттерны. Как уже упоминалось выше, они по ширине, как светодиодная лента, и не длиннее спичечного коробка.

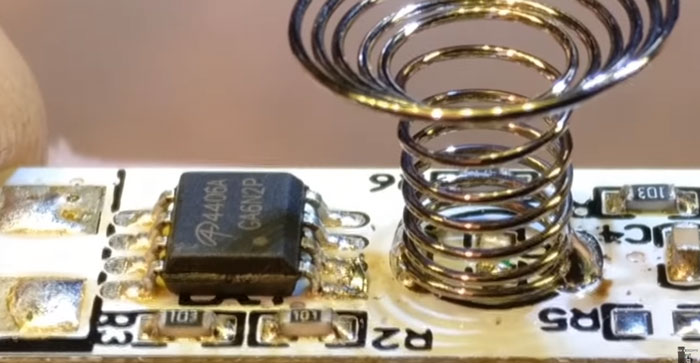

У них на доске есть пружина, при нажатии на нее включается и выключается освещение. Они рассчитаны на низкое напряжение 12-24 вольт.

Их нельзя напрямую подключить к сети 220в!

То есть они устанавливаются после подачи питания на светодиодную ленту.

Как правило, вначале.

Такие модели выполняют роль не только переключателей, но и способны регулировать яркость светодиодного освещения. Действительно, выступая в роли полноценного диммера.

Со всеми их плюсами и минусами.

Для гашения достаточно подольше подержать пружину.

Главный недостаток всех этих устройств — малая мощность.

Обычно к ним можно подключить нагрузку от 20 до 48 Вт, не более. И это всего около 2 метров достаточно яркой светодиодной ленты.

Для увеличения мощности, например, до 100 Вт требуется напряжение 24 вольта. В этом случае сама лента + кормушка должна быть у вас такой же.

Подключение и монтаж

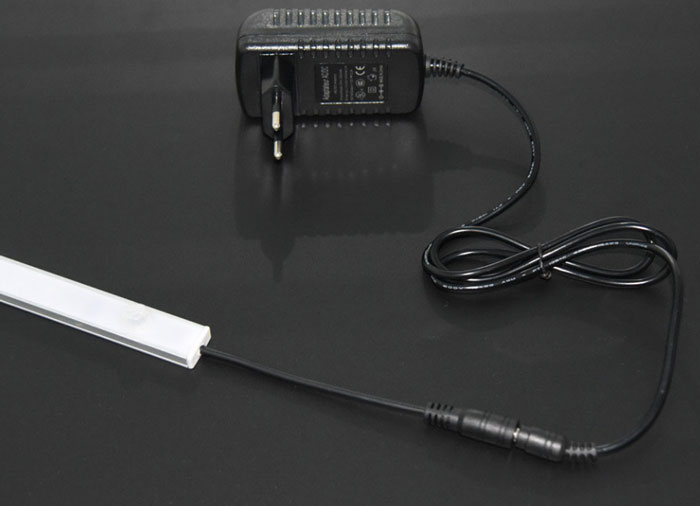

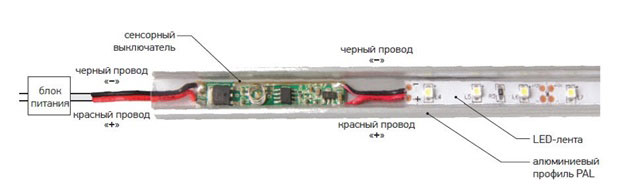

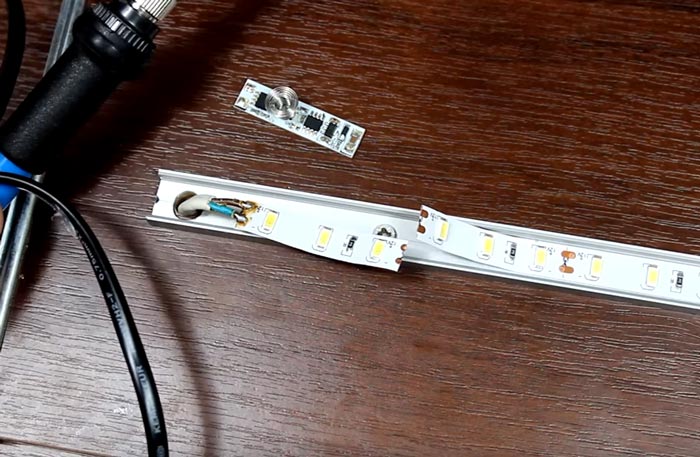

Как они связаны? Давайте посмотрим на пример почти готовой подсветки. Допустим, у нас есть алюминиевый профиль с мягкой светодиодной лентой внутри.

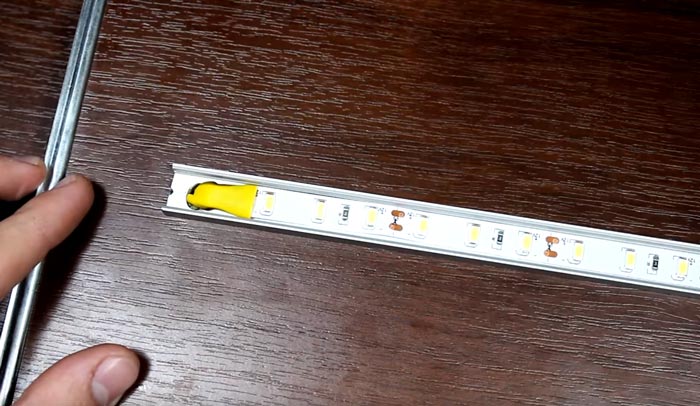

Сначала снимаем колпачок и диффузор.

Чтобы добраться до прядей, отрежьте термоусадку. Готовые комплекты светодиодного освещения, они же уже снабжены паяными проводами и выходным разъемом.

Поскольку модуль переключателя занимает определенное место, отрезок ленты нужно будет отрезать.

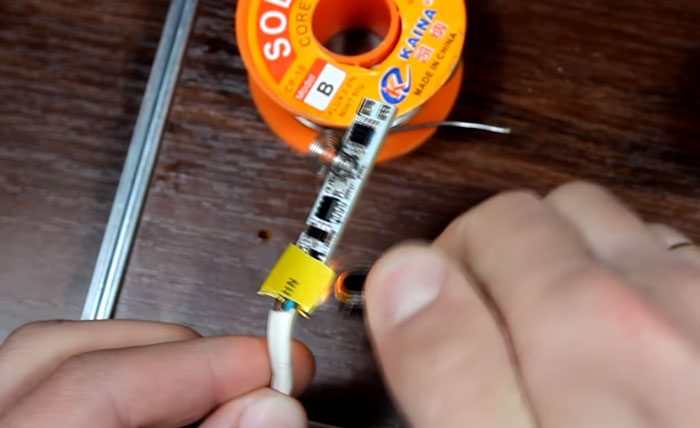

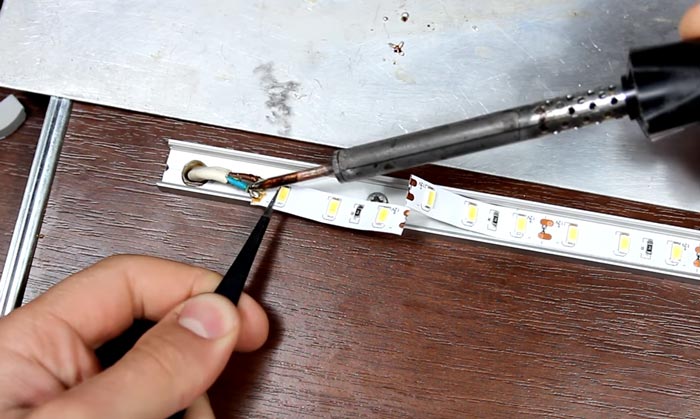

Далее переходим к сварочным работам.

Выберите маломощный паяльник (до 40Вт) и припаяйте провода.

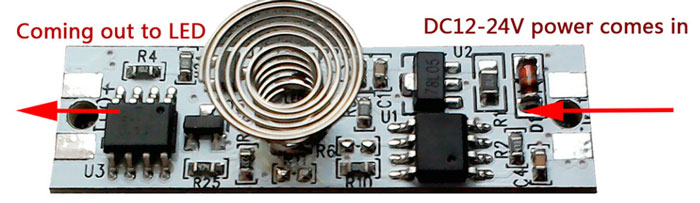

Теперь вам нужно правильно расположить модуль. К каким проводам их подключать?

Ищите подсказки и соответствующие ярлыки на обратной стороне. Например:

• GND (-) и VCC (+) являются основным источником питания устройства

• Led (-) и led (+) — вывод на нагрузку

Если записей нет или они удалены, ориентируйтесь следующим образом. Дистанционные от кнопки контакты питаются напряжением 12-24 В, а близкие к ней идут на саму ленту.

При таком расположении модуля (фото выше) нижние контакты будут отрицательными, а верхние — положительными.

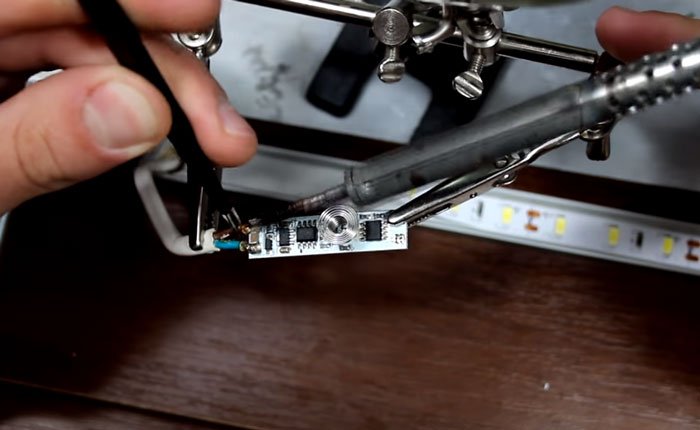

Сначала припаиваем провода от блока питания.

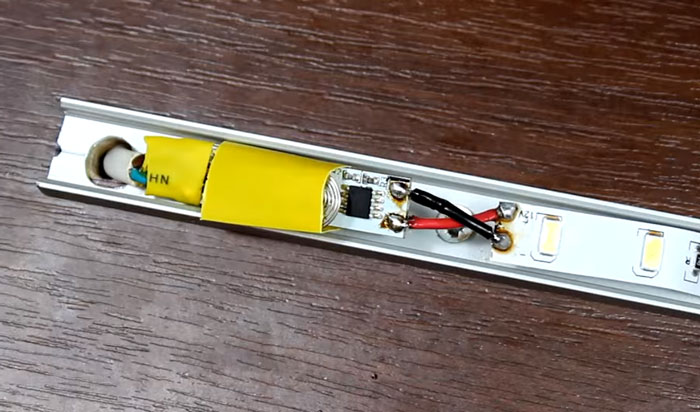

После этого обязательно заизолируйте соединения термоусадочной пленкой, чтобы не допустить случайного короткого замыкания внутри алюминиевого профиля с его корпусом.

Затем с жилками сечением 0,5-0,75 мм2 соединяют ледяную ленту. Только не путайте больше и меньше.

Часто необходимо выполнить перекрестное соединение, чтобы соблюсти полярность.

Эти провода также в обязательном порядке заизолированы. Сам модуль переключателя приклеивается к поверхности коробки двусторонним скотчем.

Почему диммер иногда не работает

Вставлены колпачок и диффузор. В этом случае сверлить отверстия под пружину не нужно!

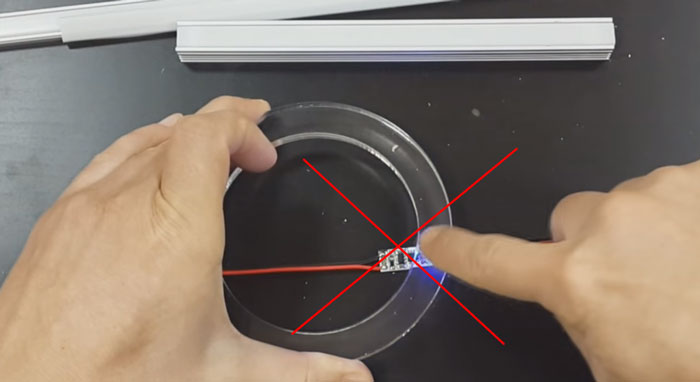

Если подключить такой модуль, не нажимая на пружину из динамика, а просто надавить на него рукой, возможны сбои и некорректная работа устройства. Поэтому рекомендуется ставить в профиль с крышкой.

Он также защищает коммутатор от пыли и влаги.

Ранние модели таких диммерных переключателей обычно поставлялись с непаянной пружиной. Его просто прижали крышкой к контактной площадке в нужном месте.

Также обратите внимание, что защитный колпачок не обязательно должен быть толстым. Экран диффузора толщиной 1 мм — идеальный вариант, но если поставить такой переключатель за более толстым материалом (оргстекло более 2-3 мм), реакции на тактильное давление не ожидается.

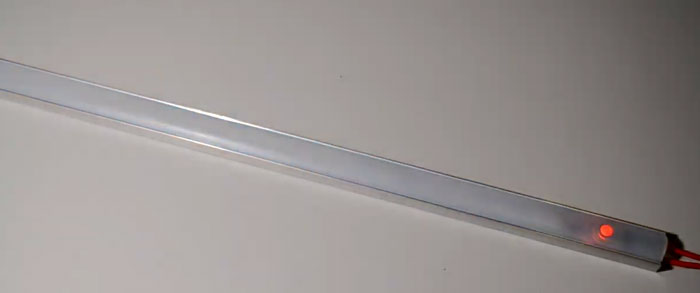

В режиме ожидания точка, на которую нужно нажать пальцем, должна быть подсвечена светодиодом.

Слегка нажмите влево или вправо — переключатель не сработает.

Кстати, в режиме ожидания устройство потребляет всего 10 мА. Так что в конце месяца такое освещение не приведет к огромным киловаттам на счетчике.

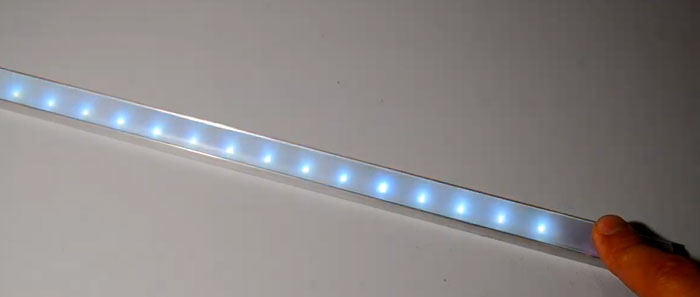

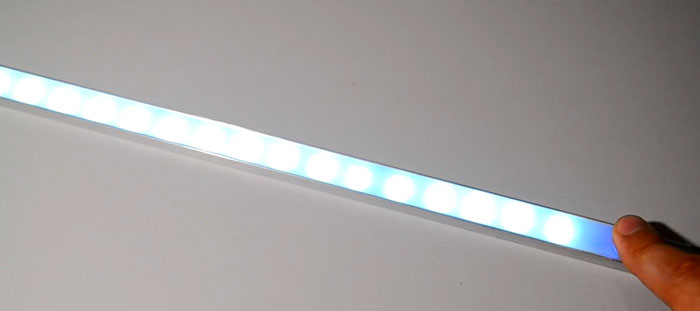

Чтобы включить свет, нужно слегка нажать или коснуться диффузора в том месте, где установлена ​​пружина. При длительном нажатии яркость начнет меняться, достигая максимума.

Чтобы уменьшить его, отпустите руку и снова нажмите, снова удерживая пружину в течение некоторого времени. Яркость постепенно снижается.

Достаточно короткого прикосновения, чтобы выключить подсветку.

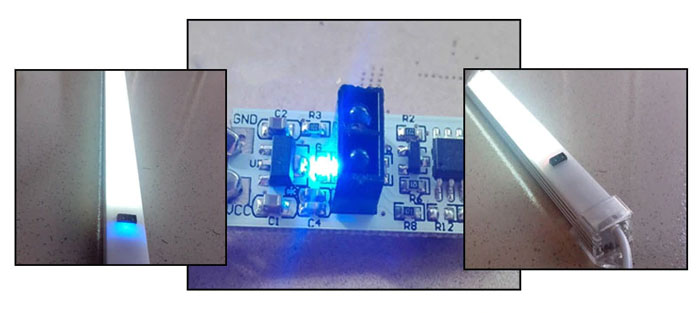

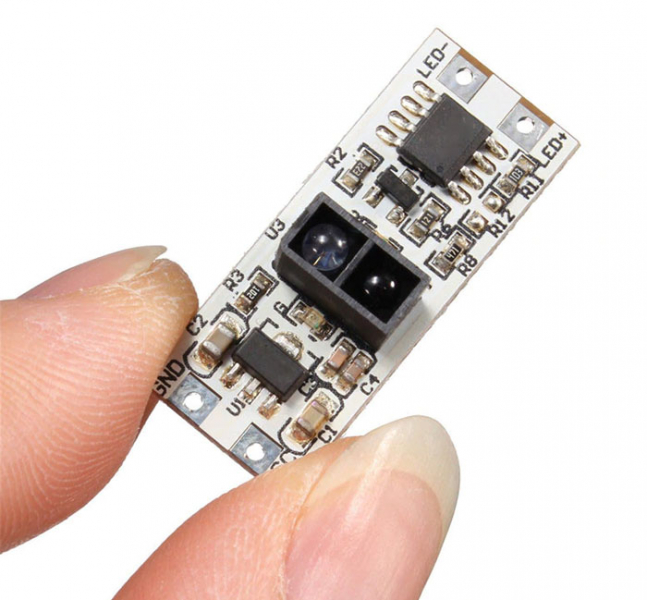

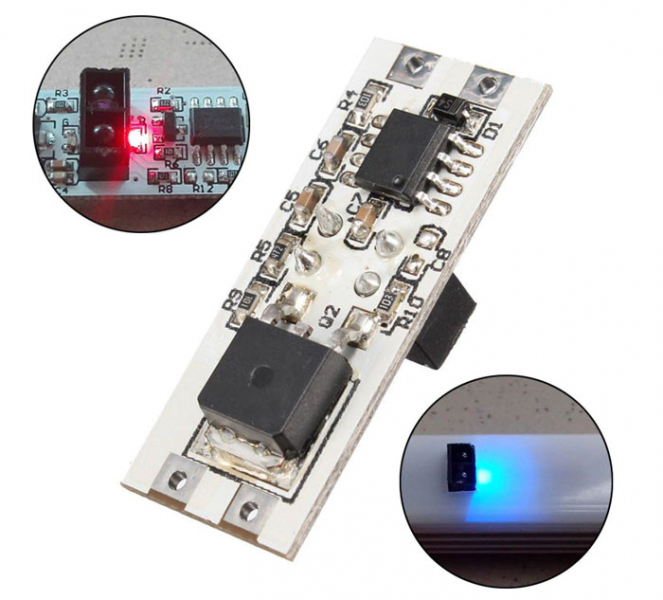

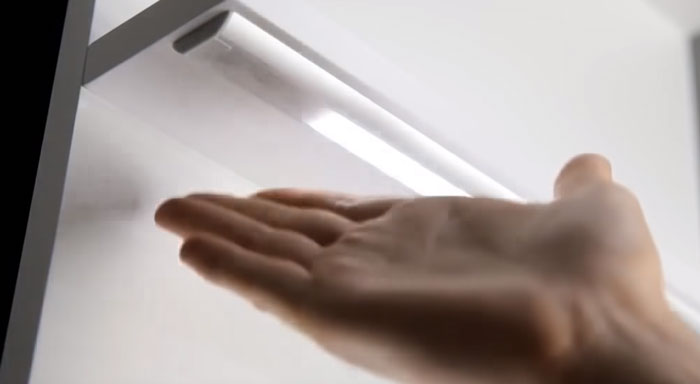

Бесконтактный инфракрасный выключатель

Для тех, кто не любит прикасаться к пружине, есть такие же миниатюрные бесконтактные переключатели, которые работают по инфракрасному излучению ручного взмаха.

Именно они пытаются монтироваться для освещения рабочей зоны на кухне или в кабинетах врачей, где врачи должны максимально избегать контакта рук с посторонними предметами.

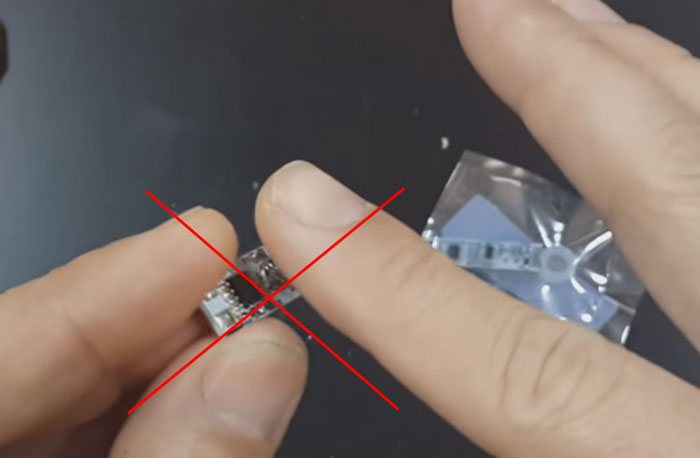

Будьте внимательны при выборе этих моделей. Есть варианты, где микросхемы расположены внизу, а сам выключатель питания, который переключает нагрузку 2-3А, находится вверху.

Это означает, что уже невозможно надежно приклеить их к нижней поверхности профиля. Он будет болтаться внутри, не говоря уже о проблеме изоляции всех контактов.

Такие модели в основном предназначены для установки в пластиковый корпус светильника, а не в алюминиевые профили.

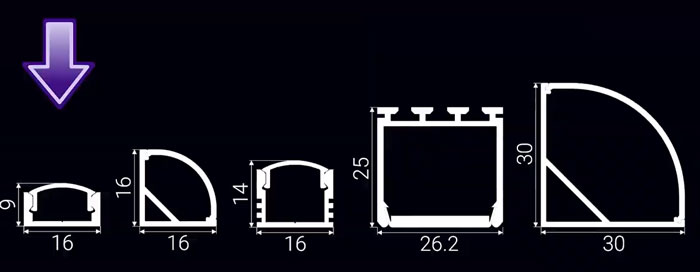

А их размеры на несколько миллиметров шире самой ленты, поэтому они не подходят ко всем профилям.

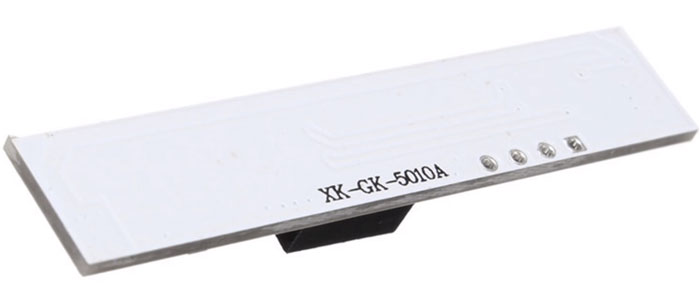

Вы должны выбрать те переключатели, у которых нижняя часть плоская и гладкая. Все их элементы расположены вверху.

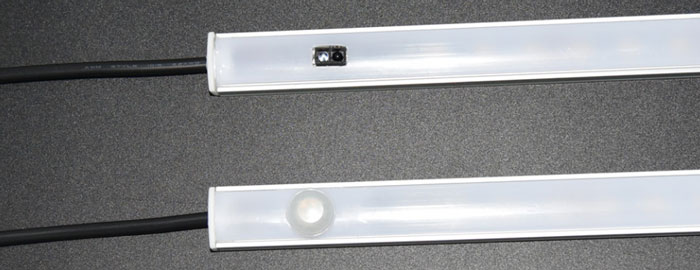

Один из инфракрасных элементов — это излучатель, а другой — приемник. Поэтому, когда объект (ваша рука, кошачий хвост или сморщенная муха) появляется в пределах 2-7 см от поверхности бесконтактного переключателя, сигнал отражается, и переключатель реагирует.

Для устройств этого типа необходимо вырезать в динамиках окно. В противном случае переключатель работать не будет.

Перед покупкой обратите внимание, что происходит с таким датчиком, когда напряжение внезапно пропадает и появляется через некоторое время. Например, в вашем доме или во всем вашем районе сетевая компания «выключила свет». Через 2-3 часа оно появилось.

Так, в недорогих моделях таких датчиков по умолчанию стоит автоматическое включение подсветки в случае внезапного отключения питания и его возобновления.

Вы уже пару недель в отпуске, и освещение без вашего участия включится само и даст лишние киловатты.

Затем спросите продавцов обо всех характеристиках продукта.

Миниатюрный датчик движения

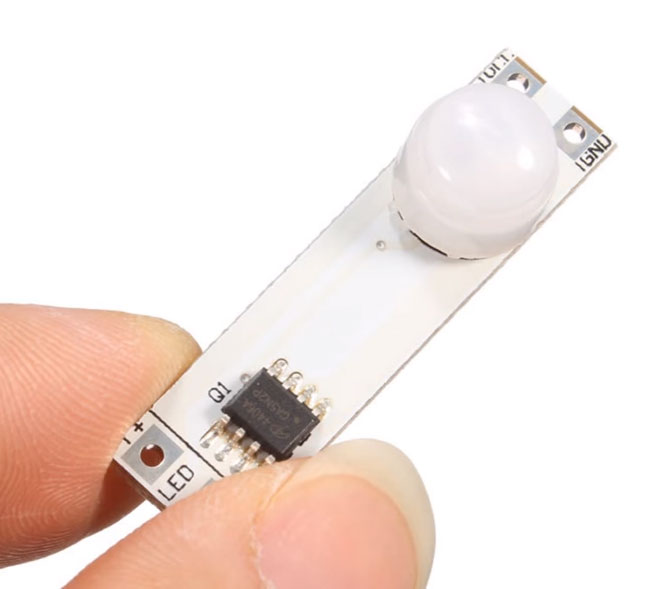

Также есть датчики движения этого типа. То есть не те здоровые ящики, которые висят на стенах или потолке, а сами миниатюрные выключатели, собранные на узкой доске.

Они также интегрируются в профиль или непосредственно в мебель. Их главное отличие — ассортимент. Здесь речь идет уже не о нескольких сантиметрах, а о расстоянии 2-3 метра.

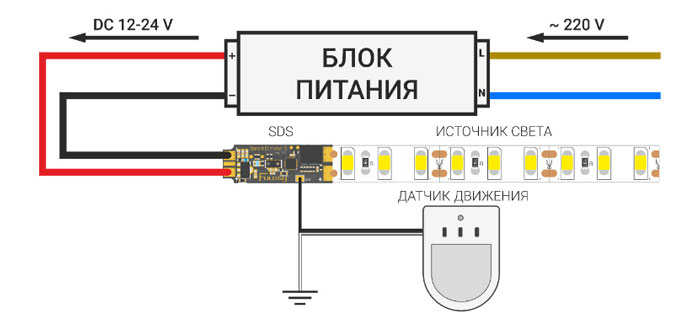

Такие датчики можно подключить для организации освещения на потолке или на полу в коридоре. Их очень удобно вставлять в плинтусы.

При наличии такого датчика движения достаточно войти в комнату и свет включится автоматически. При простое около 30 секунд свет гаснет.

Угол охвата устройства составляет примерно 100 градусов. На основании этого он рассчитывает свое позиционирование.

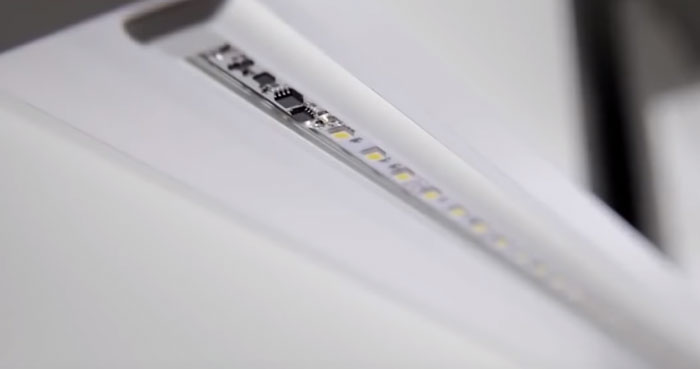

Чувствительный к движению элемент также необходимо вынуть из корпуса. Просверлите отверстие необходимого диаметра в профиле или светильнике и выставьте вытяжку наружу.

Все остальное, вместе с нитками, остается скрытым внутри.

Ошибки

Обобщая обзор китайских моделей, можно кратко перечислить ошибки, которых следует избегать при выборе и подключении сенсорных и бесконтактных переключателей для светодиодной ленты:

1 Пружина не предварительно нагружена для тактильного контроля. Или крышка сверху слишком толстая.

2 Отсутствие изоляции на проводах и на контактах выключателя, расположенных внутри алюминиевого профиля. 3Подключение слишком мощной светодиодной ленты большой длины. Все эти модели рассчитаны на 20-30 Вт.

4Монтаж выключателя, элементы которого расположены по обеим сторонам платы, в тонкий алюминиевый профиль, хотя изначально он предназначался для установки в корпус светильника.

5 Нет отверстия в профильной крышке для инфракрасного «глазка» сенсора.

Если вы не доверяете надежности китайской продукции, можете обратить внимание на аналоги таких бесконтактных диммируемых переключателей от наших производителей.

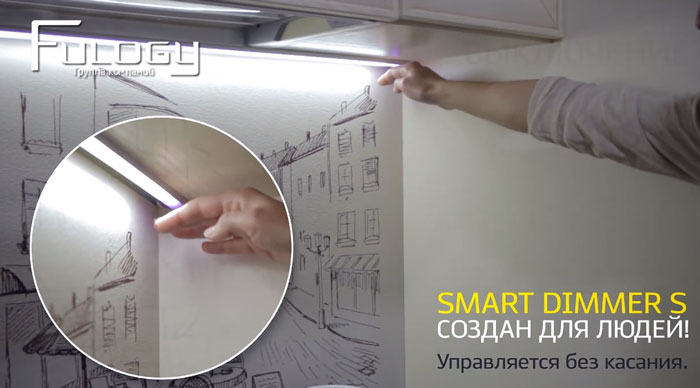

Умный диммер Fulogy

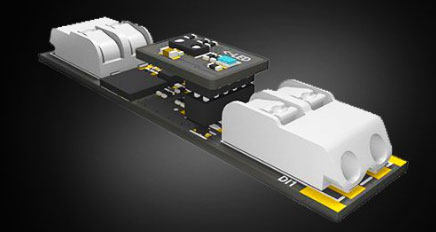

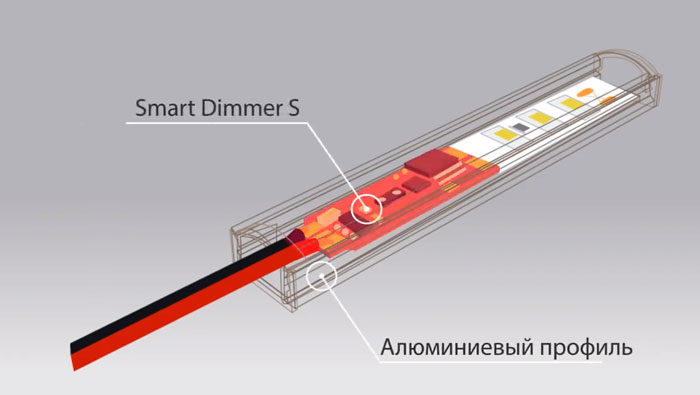

Например, у Fulogy есть нечто похожее и даже лучше. Это устройство называется Smart Dimmer.

Этот диммер собран на базе инфракрасного датчика. Напряжение питания 12-24 вольт.

Максимальный ток нагрузки до 10А! Подача ленты подключена:

Не то чтобы слабый, правда. Особенно после хрупких китайских экземпляров.

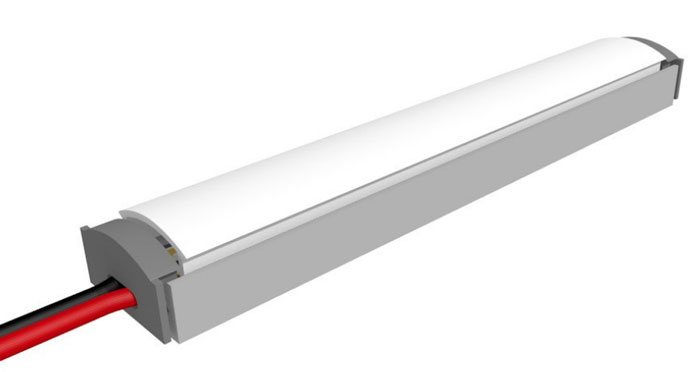

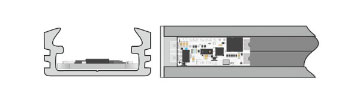

Его высота всего 2,7 мм. Он легко адаптируется к любому более тонкому профилю.

В нем нет пружин. Нет необходимости сверлить отверстия для инфракрасных датчиков в крышке профиля.

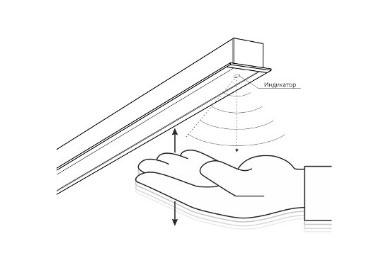

Чувствительность — от 0 до 10 см. Кроме того, расстояние регулируется вручную. Поэтому нет необходимости сверлить крышку динамика.

По умолчанию настройка идет на максимальное расстояние.

Коммутатор также работает при отрицательных температурах до -20С. Так что с его помощью вы легко сможете управлять уличным освещением или фонарем на входе в дом.

Имеется встроенная защита от обратной полярности. Перепутал плюс и минус при подключении? Без проблем. Ничего не сожжешь, только освещение не включится.

Поменяйте местами потоки, и все получится.

Кстати, функция затемнения, в отличие от большинства аналогичных устройств, у этого переключателя не сопровождается пульсациями.

Объясняется это частотой работы устройства. Здесь рябь возникает с частотой 10 000 Гц, а, как известно, все, что выше 300 Гц, безопасно для человека и никоим образом на него не влияет.

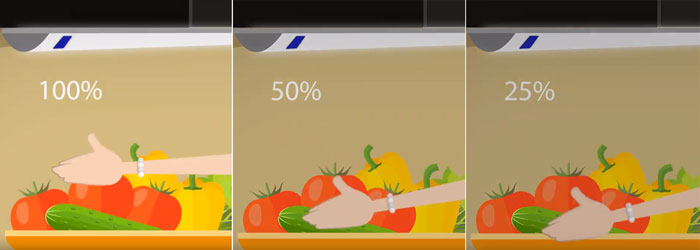

Обратной стороной является постепенное изменение яркости. Он падает или увеличивается неравномерно, но в процентах в соотношении 25-50-100% Но это предустановленные настройки.

Если они вам не подходят, вы можете их поменять. Вместо 25% оставьте 5% и используйте подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция, как его перепрограммировать.

Помимо регулировки яркости, в устройстве есть еще несколько интересных режимов работы. Например, «нежное мелирование”.

Это когда вы просто махнули рукой в ​​спальне у входа, удобно устроились в кровати, и только через установленное время свет погас сам.

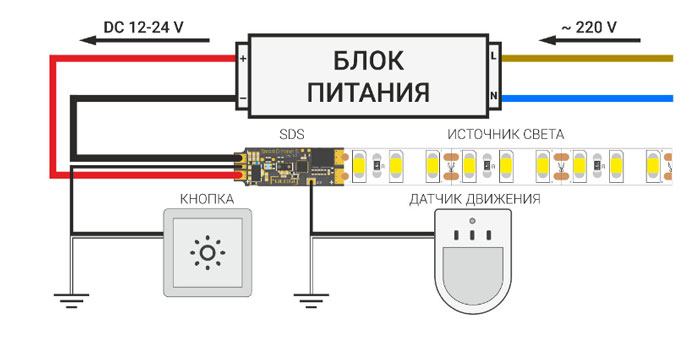

На плате также есть дополнительные контактные площадки, куда можно подключить внешние датчики. Например, удаленный датчик движения или физическая кнопка включения / выключения.

Вы можете распараллелить несколько таких кнопок и синхронизировать их работу.

Не любите сваривать? Выбирайте модели с быстроразъемными клеммными колодками.

Стоимость сенсора, конечно, выше китайского, но по качеству и встроенным возможностям не сравнить. Плюс гарантия 3 года.
