Розетка номинальный ток 32 номинальное напряжение 380

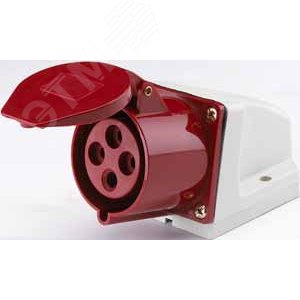

Розетка фланцевая 325-32А-6h-380AC-3P+PE+N-IP44

* Изображение является справочным

= ratingStar.rating), ‘fas fa-star-half-alt’ : !mouseOnStar && (product.rating | isFloat) && ratingStar.rating > product.rating && (ratingStar.rating — 1) product.rating) >» data-ng-mouseenter=»authUser ? setMouseOnStar(ratingStar.rating) : null» >

Базовая цена за единицу, ₽

Базовая цена за единицу, ₽

Купить у дистрибьютора

После нажатия на кнопку «Купить» Вы будете перенаправлены на сайт дистрибьютора.

Только из наличия

Недостающее кол-во доступно в новой номенклатуре, арт.

Склад	В наличии	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
Остатки на складах дистрибьюторов		Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?

При отсутствии договора с КЭАЗ обязательна предоплата

Силовая розетка 5 полюсная на номинальный ток 32 А и номинальное рабочее напряжение переменного тока 380 В.

Источник

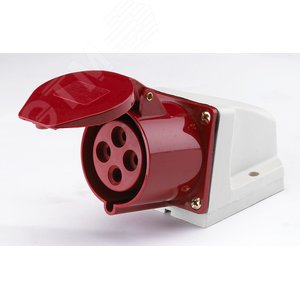

Розетка кабельная стационарная 32А 3Р+РЕ IP44

Код товара: 9871488

•
•
•

Код товара: 9871488

Класс: Силовые разъемы стандарта CEE

Артикул расширенный: 26032DEK

Упаковки: 1 шт, 10 шт, 60 шт

Сертификат: RU C-FR.ME77.B00675-20

Наименование в прайсе производителя: Розетка стационарная 124 3Р+РЕ 32А 380В IP44 РС-102 DEK

Тип изделия Розетка силовая стандарта CEE

Номинальный ток,А 32

Напряжение, В 380

Количество силовых полюсов 3P+E

Степень защиты IP44

Положение заземляющего контакта разъемов CEE, ч 6

Номинальное напряжение, В 400

Количество постов : 1

Климатическое исполнение : УХЛ4

Количество фаз : 3

Нормативный документ : ГОСТ Р 51323.1-99, ГОСТ Р 51323.2-99

Материал корпуса : Пластик

Частота, Гц : 50-60

Тип контактов : Винтовые

Наличие механической блокировки : Есть

Положение разъема : Наклонный

Максимальное сечение подключаемого кабеля, мм2 : 35

Розетка стационарная серии РС-102 DEKraft, 3P + PE, ном.напряжение — 380…415 В, номинальный ток — 32 А, степень защиты — IP44, материал — ударопрочный, термостойкий и самозатухающий пластик , подключение кабеля — винтовое. Промышленные разъемы применяются на открытом воздухе и внутри помещений для создания одно- и трехфазных сетей электроснабжения на заводских, монтажных, строительных площадках, в энергетике, а также в аэропортах, вокзалах и административных зданиях.

Источник

Розетка кабельная стационарная 32А 3Р+РЕ+N IP44

Код товара: 9871489

Код товара: 9871489

Класс: Силовые разъемы стандарта CEE

Артикул расширенный: 26033DEK

Сертификат: RU C-FR.ME77.B00675-20

Наименование в прайсе производителя: Розетка стационарная 125 3Р+РЕ+N 32А 380В IP44 РС-102 D

Тип изделия Розетка силовая стандарта CEE

Номинальный ток,А 32

Напряжение, В 380

Количество силовых полюсов 3P+N+E

Степень защиты IP44

Положение заземляющего контакта разъемов CEE, ч 6

Номинальное напряжение, В 400

Количество постов : 1

Климатическое исполнение : УХЛ4

Количество фаз : 3

Нормативный документ : ГОСТ Р 51323.1-99, ГОСТ Р 51323.2-99

Материал корпуса : Пластик

Рекомендованный проектный ассортимент : Да

Частота, Гц : 50-60

Тип контактов : Винтовые

Наличие механической блокировки : Есть

Положение разъема : Наклонный

Максимальное сечение подключаемого кабеля, мм2 : 35

Розетка стационарная серии РС-102 DEKraft, 3P + N+ PE, ном.напряжение — 380…415 В, номинальный ток — 32 А, степень защиты — IP44, материал — ударопрочный, термостойкий и самозатухающий пластик , подключение кабеля — винтовое. Промышленные разъемы применяются на открытом воздухе и внутри помещений для создания одно- и трехфазных сетей электроснабжения на заводских, монтажных, строительных площадках, в энергетике, а также в аэропортах, вокзалах и административных зданиях.

Источник

Розетка 380 В: технические характеристики

Для подключения мощных временных электроприемников достаточно часто используют розетки на 380 вольт. Этот вид коммутационных устройств позволяет обеспечить надежное и качественное подключение к электрической сети электрооборудования номинальной мощностью до 25кВт.

При это розетки данного типа имеют достаточно широкую номенклатуру и позволяют обеспечивать их подключение практически в любых электрических сетях. А конструкция большинства розеток обеспечивает защиту от неправильных действий обслуживающего персонала. Но давайте обо всем по порядку.

Обозначение и виды розеток на 380В

Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.

Маркировка розеток на 380В

Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.

Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323.1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.

Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.

Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.

• Что касается номинального напряжения, то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
• Что касается рода тока, то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
• Что касается степени защиты от попадания влаги и пыли, то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.

Обратите внимание! Каждая на 380 в розетка должна содержать информацию о отсутствии или наличие блокировочного устройства. Если оно имеется, то должна быть информация механическая она или электрическая. Данная блокировка необходима для исключения ошибочных действий по извлечению вилки из розетки при работающем электроприборе или инструменте.

• Так же обязательно обратите внимание на тип крепления розетки. Ведь на рынке достаточно широко представлены как стационарные, так и розетки с вилками для переносок. Цена у этих моделей иногда достаточно сильно отличается, что связано с тем, что розетки для переносок имеют зачастую более высокую степень защиты от влаги и пыли.

Виды розеток на 380В

Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.

Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.

• Первое число с символом «Р» обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

Обратите внимание! Некоторых смущает тот факт, что сеть 380В может быть образована двумя проводниками. Ведь как известно наша сеть имеет трехфазное исполнение. Но для некоторых приборов достаточно только двух фаз, ведь линейное напряжение между ними будет те самые 380В. Третий же проводник просто остается не задействованным.

• Следующим символом является «N». Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
• Последним символом является «PE», которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.

Особенности розеток на 380В

Для многих может показаться неважным какие силовые розетки 380в и где использовать. Главное наличие необходимого количества контактов, а там мы уж сами разберемся что и куда подключать. Но все не так просто.

• Дело в том, что вилку, предназначенную для розетки 2Р+N+PE вы не вставите в розетку 3Р+N. Хотя количество контактов у них одинаково. Дело в том, что ГОСТ Р 51323.1-99 четко нормирует расположение контактов и их размер для каждого возможного варианта розеток.
• Каждая розетка в нижней части имеет направляющую, которая не позволяет вставлять вилки неправильным положением. Ведь многие мощные потребители электроэнергии достаточно трепетно относятся к чередованию фаз и допустить изменения здесь никак нельзя.
• Кроме того, во всех розетках инструкция требует соблюдать нормы ПУЭ, которые требуют обеспечить первоочередное замыкание заземляющих контактов. В связи с этим контакт PE любой розетки имеет больший диаметр, а на вилке данный контакт несколько длиннее.
• Ну и на последки строго нормируется расположение фазных, нулевых и защитных контактов в розетках разных типов. Для розеток разных типов угол между этими контактами разный, что не позволит вам использовать разные вики и розетки. Более подробно с этой особенностью вы можете познакомится на видео.

Подключение розеток на 380В

Ну и напоследок хотелось бы коснуться вопроса подключения розетки и вилки на 380 вольт. Дело в том, что данные коммутационные приборы достаточно требовательны не только к качеству, но и соблюдению норм подключения.

• Прежде всего остановимся на вопросе используемого провода или кабеля. Согласно табл. 107 ГОСТ Р 51323.1-99 розетка на 16А должна обеспечивать возможность подключения провода сечением от 1,5 до 4 мм 2 (см. Выполняем расчет сечения провода по мощности), вилка от 1,5 до 2,5 мм 2 , а заземляющего проводника в обоих случаях до 6 мм 2 . Соответствующие нормы действуют и для других типоразмеров розеток и вилок.
• Если вы решили выполнить подключение своими руками, то прежде всего вам следует вскрыть розетку и завести кабель. После этого производим подключение фазных проводников. Их необходимо подключить к контактам L1, L2 и L3 для розеток 3Р.
• Затем при наличие соответствующих контактов подключаем нулевой провод и провод заземления. Они имеют обозначение согласно норм ПУЭ.
• После этого приступаем к подключению вилки. Здесь мы проделываем те же операции. Сначала вскрываем вилку и заводим кабель. Затем подключаем фазные проводники к соответствующим контактам. Они имеют такую же маркировку, как и розетка силовая 380в.
• После этого производим подключение нулевого (см. Заземление и нулевой провод: как отличить) и защитного провода при их наличии. На этом весь процесс подключения окончен. Здесь важно отметить, что следует соблюдать чередование фаз при подключении. Но так как фазировку мы проверить не можем, то правильность чередования фаз проверяется только пробным включением.

Вывод

Как видите силовые розетки 380в имеют достаточно много отличий от обычных розеток на 220В. И они заключаются не только во внешнем различии.

Ведь это уже достаточно ответственный коммутационный аппарат, к которому предъявляются повышенные требования. Поэтому еще на стадии выбора розетки и вилки советуем вам ознакомится со всеми аспектами, дабы в последствии не ошибиться.
